Dobór zabezpieczeń nadprądowych

IEC / PN-HD 60364

Dobór zabezpieczenia nadprądowego i przewodu

Kalkulator wyznacza prąd obliczeniowy, dobiera wyłącznik nadprądowy oraz najmniejszy standardowy przekrój przewodu spełniający obciążalność długotrwałą i zadany spadek napięcia.

Parametry obwoduMetody instalacji A1, A2, B1, B2, C i E

1. Zasilanie i obciążenie

Dla trybu „Moc” wpisz kW; dla trybu „Prąd” wpisz ampery.

2. Przewód i sposób prowadzenia

Przyjmowany jest konserwatywnie najbliższy wyższy próg tabeli.
Współczynnik grupowania dla obwodów stykających się / prowadzonych wspólnie.
Obciążalność Iz jest wyznaczana z tabel IEC 60364-5-52 dla liczby żył obciążonych, materiału, izolacji i metody instalacji, a następnie korygowana o temperaturę i grupowanie.

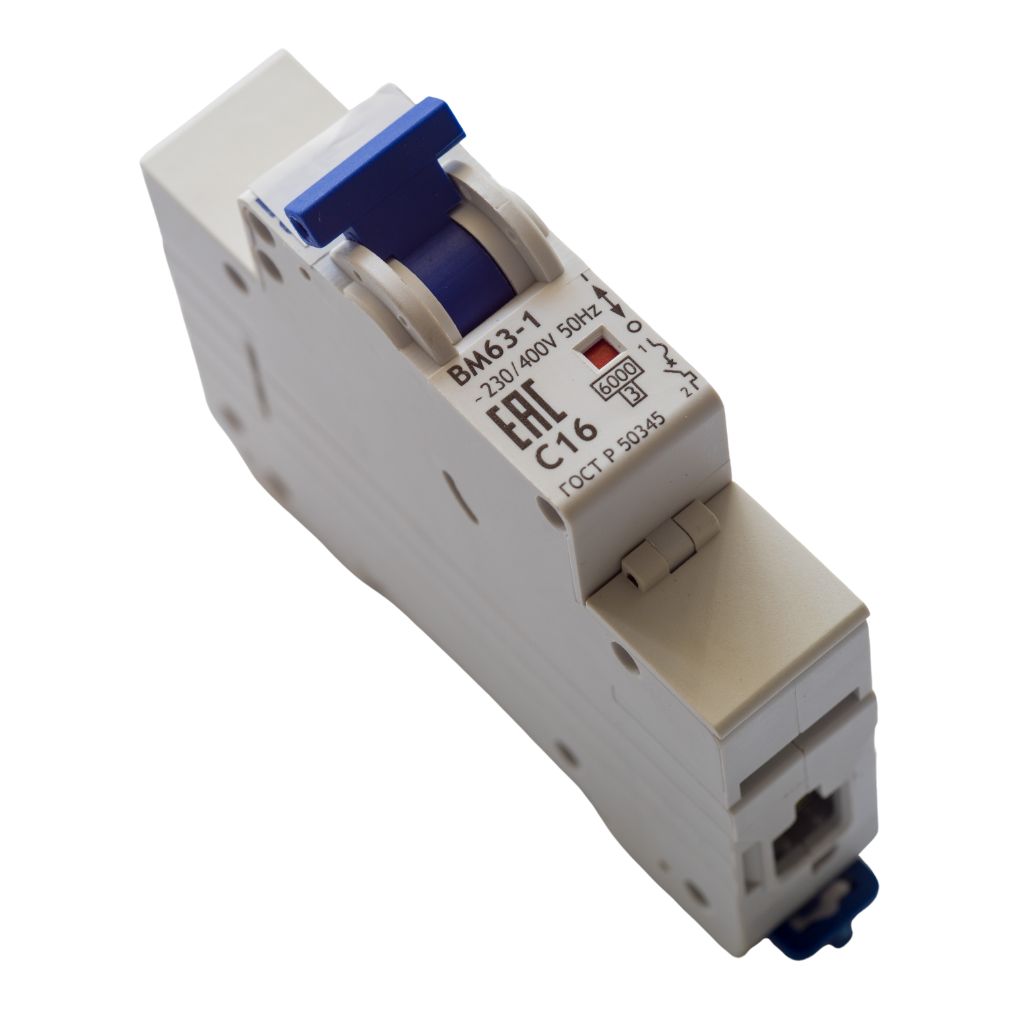

3. Zabezpieczenie

B/C/D wpływa głównie na człon zwarciowy. Dobór In do przeciążenia opiera się na Ib ≤ In ≤ Iz.
Kalkulator nie zastępuje sprawdzenia zwarciowego, impedancji pętli zwarcia ani wymaganej zdolności wyłączania Icn/Icu.

Wynik ma charakter pomocniczy. Końcowy dobór powinien uwzględniać rzeczywisty kabel, sposób jego ułożenia, warunki środowiskowe, prąd zwarciowy, selektywność i dokumentację zastosowanego aparatu.

Jak działa dobór zabezpieczenia i przewodu?

Kalkulator najpierw wyznacza prąd obliczeniowy obwodu. Następnie dobiera najbliższy standardowy prąd znamionowy wyłącznika i sprawdza przewód pod kątem obciążalności długotrwałej oraz spadku napięcia. Uwzględniane są m.in. metoda prowadzenia, materiał żyły, rodzaj izolacji, temperatura otoczenia i grupowanie obwodów.

Jakie warunki są sprawdzane?

W zakresie ochrony przeciążeniowej kalkulator sprawdza zależność Ib ≤ In ≤ Iz oraz warunek I2 ≤ 1,45 × Iz. Osobno sprawdzany jest zadany maksymalny spadek napięcia. Charakterystyka B, C lub D musi być następnie oceniona także pod kątem prądu rozruchowego i warunków zwarciowych.

Ważne przy ostatecznym doborze

Sam dobór przeciążeniowy nie kończy weryfikacji obwodu. Należy dodatkowo sprawdzić spodziewany prąd zwarciowy, zdolność wyłączania aparatu, impedancję pętli zwarcia, selektywność oraz dane producenta przewodu i zabezpieczenia. Kalkulator jest narzędziem pomocniczym dla osób pracujących z instalacjami elektrycznymi.
