Dobór naczynia przeponowego do instalacji C.O.
Oblicz minimalną pojemność naczynia wzbiorczego dla zamkniętej instalacji grzewczej i sprawdź wpływ miejsca podłączenia: po stronie ssawnej albo tłocznej pompy obiegowej.
Dane instalacji
C.O. / wodaUstawienia zaawansowane
Wynik i miejsce montażu
aktualizacja na żywoSchemat: naczynie po stronie ssawnej pompy
Punkt 0 to miejsce podłączenia naczynia, w którym ciśnienie instalacji jest stabilizowane i nie zmienia się od pracy pompy. W typowej instalacji C.O. jest to najczęściej strona ssawna pompy obiegowej, na powrocie do źródła ciepła.
Jak dobrać naczynie przeponowe do instalacji C.O.?

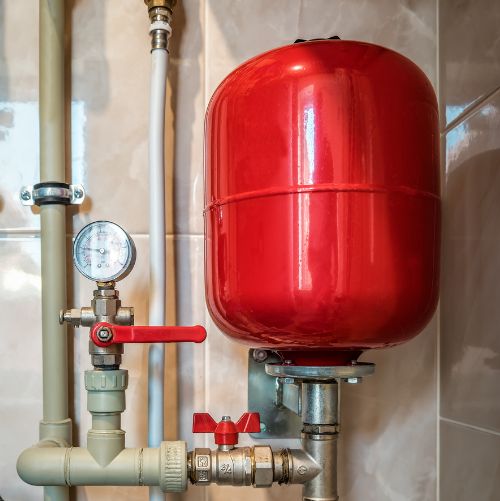

Naczynie przeponowe, nazywane również zamkniętym naczyniem wzbiorczym, kompensuje wzrost objętości wody podczas nagrzewania instalacji. Sam dobór „na oko” nie wystarcza: na wymaganą pojemność wpływają objętość zładu, zakres temperatur, wysokość instalacji, nastawa zaworu bezpieczeństwa oraz miejsce podłączenia naczynia względem pompy obiegowej.
Co oblicza kalkulator naczynia przeponowego?
Narzędzie wyznacza przyrost objętości wody między temperaturą zimnej i rozgrzanej instalacji, ciśnienie statyczne wynikające z wysokości słupa wody, zalecane ciśnienie wstępne naczynia oraz minimalną obliczeniową pojemność zbiornika. Następnie wskazuje najbliższą większą typową pojemność handlową.
Strona ssawna czy tłoczna pompy obiegowej?
W typowej zamkniętej instalacji grzewczej korzystne jest podłączenie naczynia w punkcie stałego ciśnienia, najczęściej po stronie ssawnej pompy. Jeżeli naczynie znajduje się po stronie tłocznej, do ciśnienia wstępnego trzeba doliczyć przyrost ciśnienia wytwarzany przez pompę w miejscu podłączenia. Dlatego kalkulator po wybraniu „strona tłoczna” pokazuje dodatkowe pole wysokości podnoszenia pompy.
Jakie dane przygotować?
- Pojemność instalacji [L] — woda w źródle ciepła, przewodach, grzejnikach lub pętlach podłogowych oraz buforze.
- Maksymalna temperatura — najwyższa przewidywana temperatura wody w normalnej pracy.
- Różnica wysokości [m] — od punktu podłączenia naczynia do najwyżej położonego punktu instalacji.
- Nastawa zaworu bezpieczeństwa [bar] — wartość zgodna z zastosowanym zaworem i dopuszczalnym ciśnieniem urządzeń.
Przykład doboru naczynia wzbiorczego
Dla instalacji o pojemności 200 L, temperaturze początkowej 10°C, maksymalnej 70°C, wysokości 5 m i zaworze bezpieczeństwa 3 bar kalkulator wyznaczy objętość rozszerzającej się wody oraz minimalną pojemność naczynia. Dobór końcowy powinien przejść na najbliższą większą dostępną pojemność, a nie zatrzymać się dokładnie na wyniku obliczeniowym.
Najczęstsze pytania
Czy większe naczynie przeponowe jest problemem?
Niewielkie przewymiarowanie zwykle daje większy zapas pracy. Znacznie gorsze jest naczynie zbyt małe, które powoduje szybki wzrost ciśnienia podczas nagrzewania i może prowadzić do otwierania zaworu bezpieczeństwa.
Jak ustawić ciśnienie wstępne naczynia?
Ciśnienie po stronie gazowej ustawia się przy odciążonej stronie wodnej naczynia. Powinno odpowiadać ciśnieniu statycznemu w miejscu podłączenia z odpowiednią nadwyżką, a przy montażu po stronie tłocznej należy uwzględnić wpływ pompy.
Czy kalkulator nadaje się do instalacji z glikolem?
Tak. W polu medium wybierz wodę, glikol propylenowy albo glikol etylenowy oraz jego stężenie. Kalkulator koryguje rozszerzalność cieplną medium dla wybranego wariantu.
Czy naczynie może być zamontowane w dowolnym miejscu?
Nie. Miejsce podłączenia wpływa na rozkład ciśnienia w instalacji. Naczynie powinno być połączone z instalacją w sposób zapewniający swobodną komunikację hydrauliczną i zgodny z projektem oraz instrukcją producenta.
