Bufor do pompy ciepła – czy jest potrzebny i jak dobrać pojemność?
„Przy podłogówce bufor jest niepotrzebny”, „bufor tylko generuje straty”, „daj 100 litrów i będzie dobrze”. To trzy zdania, które bardzo często słyszę przy rozmowach o pompach ciepła. Problem w tym, że na pytanie „czy dawać bufor?” nie da się odpowiedzieć dobrze bez sprawdzenia przepływu, zładu wody, minimalnej mocy pompy, sposobu sterowania i tego, czy instalacja ma grzać, chłodzić, czy robić jedno i drugie.

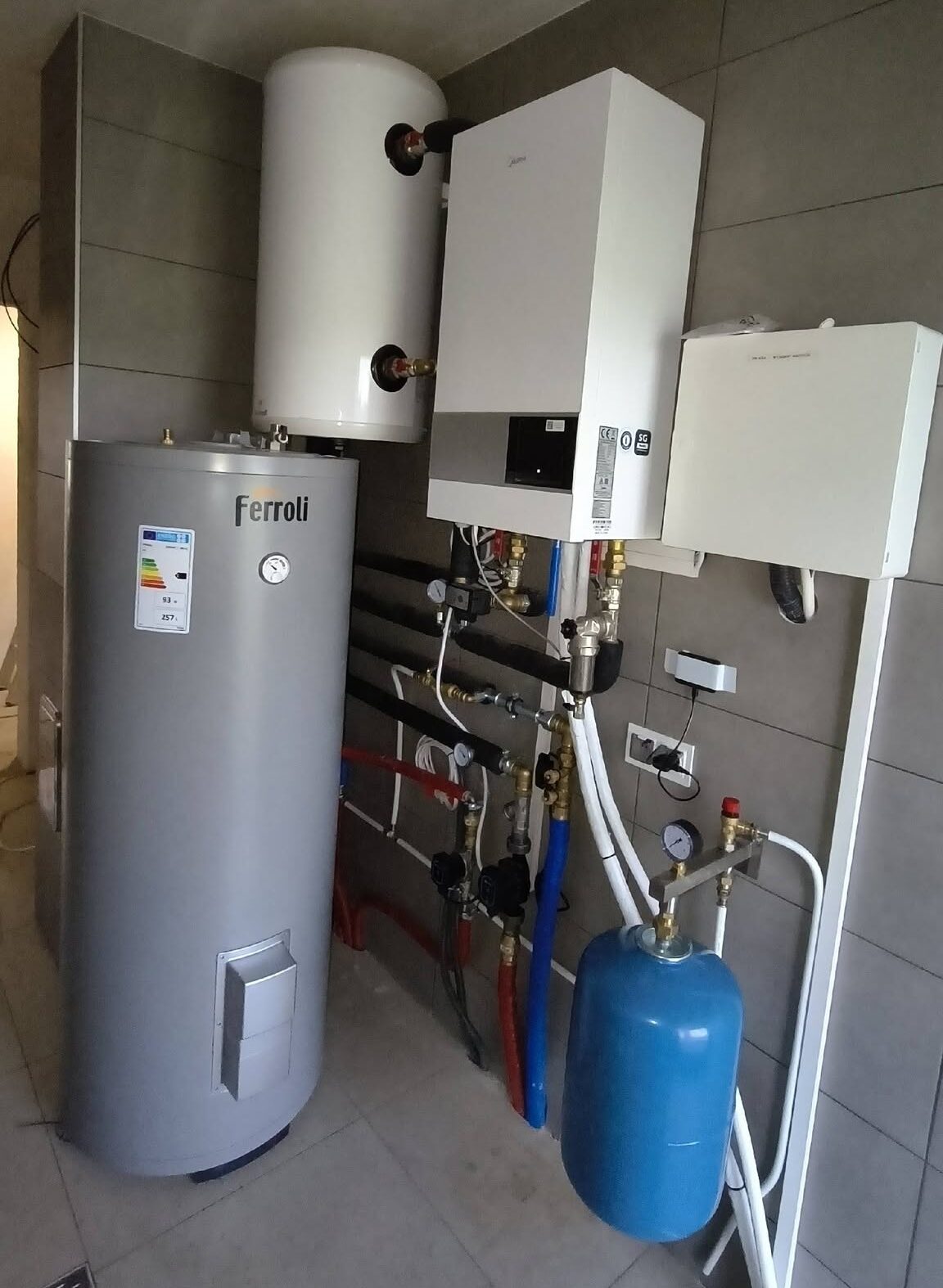

Bufor do pompy ciepła – po co w ogóle jest?
Bufor w instalacji z pompą ciepła może pełnić kilka funkcji naraz. Zwiększa zład wody, pomaga ograniczyć taktowanie, daje zapas energii podczas defrostu i przede wszystkim pozwala rozdzielić hydraulicznie pracę pompy ciepła od tego, co dzieje się po stronie instalacji. I właśnie ten ostatni punkt jest dla mnie bardzo ważny.
Ja osobiście jestem zwolennikiem stosowania bufora. Powód jest prosty: pompa ciepła i instalacja bardzo często chcą pracować na innych przepływach i innych ΔT. Pompa ciepła zwykle pracuje w okolicy ΔT 5 K, natomiast instalacja grzejnikowa może pracować przy ΔT 10, 15, a czasem nawet 20 K. Podłogówka też nie ma jednego stałego przepływu – zmienia się on wraz z pracą pętli, siłowników i zaworów. Bufor pozwala te dwa światy hydraulicznie od siebie oddzielić.
Mit 1: „Mam podłogówkę, więc bufora nie potrzebuję”
Ogrzewanie podłogowe rzeczywiście ma dużą bezwładność, ale bezwładność posadzki to nie to samo co minimalny przepływ przez pompę ciepła. Jeśli siłowniki zamkną większość pętli, pompa może mieć za mały przepływ, mimo że w budynku mamy setki metrów rur. Dlatego zawsze sprawdzam dwa warunki: minimalną objętość wody wymaganą przez producenta oraz minimalny przepływ w najgorszym możliwym stanie instalacji.
Dlatego sama informacja „mam podłogówkę” nie jest dla mnie argumentem za rezygnacją z bufora. Patrzę na przepływ wymagany przez pompę ciepła, przepływy po stronie instalacji, sposób sterowania i minimalny zład. Jeżeli po stronie instalacji coś się zmienia, bufor daje pompie bardziej stabilne warunki pracy.
Mit 2: „Bufor to tylko strata ciepła”
Każdy zbiornik z wodą ma straty postojowe. To prawda. Ale nie można patrzeć tylko na samą stratę zbiornika i ignorować tego, co bufor robi z pracą całego układu. Jeżeli ograniczy kilkanaście niepotrzebnych startów sprężarki, zapewni stabilny przepływ albo da energię podczas defrostu, jego rola może być znacznie ważniejsza niż sama strata przez izolację.
W moich materiałach roboczych analizowałem przykład bufora 250 l i użytecznego zakresu temperatur 10 K. Taki zład magazynuje orientacyjnie około 2,9 kWh energii. To pokazuje, że bufor nie jest „magazynem na całą noc”, tylko elementem stabilizującym proces pracy instalacji.
Ile litrów bufora na 1 kW pompy ciepła?
W praktyce instalacyjnej spotkasz różne skrócone reguły. Jako wstępny szacunek można rozważać:
mały bufor / komfort hydrauliczny
większy zapas procesu
warto rozważyć przy trudniejszej instalacji grzejnikowej lub większej potrzebie akumulacji
Nie traktuję tych liczb jak normy. Producent pompy może wymagać innej minimalnej objętości, a dobór zależy też od minimalnej mocy sprężarki, aktualnego obciążenia budynku, czasu pracy, ΔT oraz ilości wody, która już znajduje się w instalacji. Dlatego poniżej przygotowałem kalkulator, który pokazuje oba podejścia.
Kalkulator bufora do pompy ciepła
Najpierw zobacz szybki szacunek l/kW, a potem sprawdź dokładniejszy wynik z czasu minimalnej pracy sprężarki.
Ten wariant pokazuje, ile wody potrzebujemy wtedy, gdy sprężarka nie potrafi już zejść niżej z mocą, a budynek odbiera mniej ciepła niż pompa wytwarza. Najczęściej widać to w okresach przejściowych albo wtedy, gdy pompa została dobrana zbyt duża.

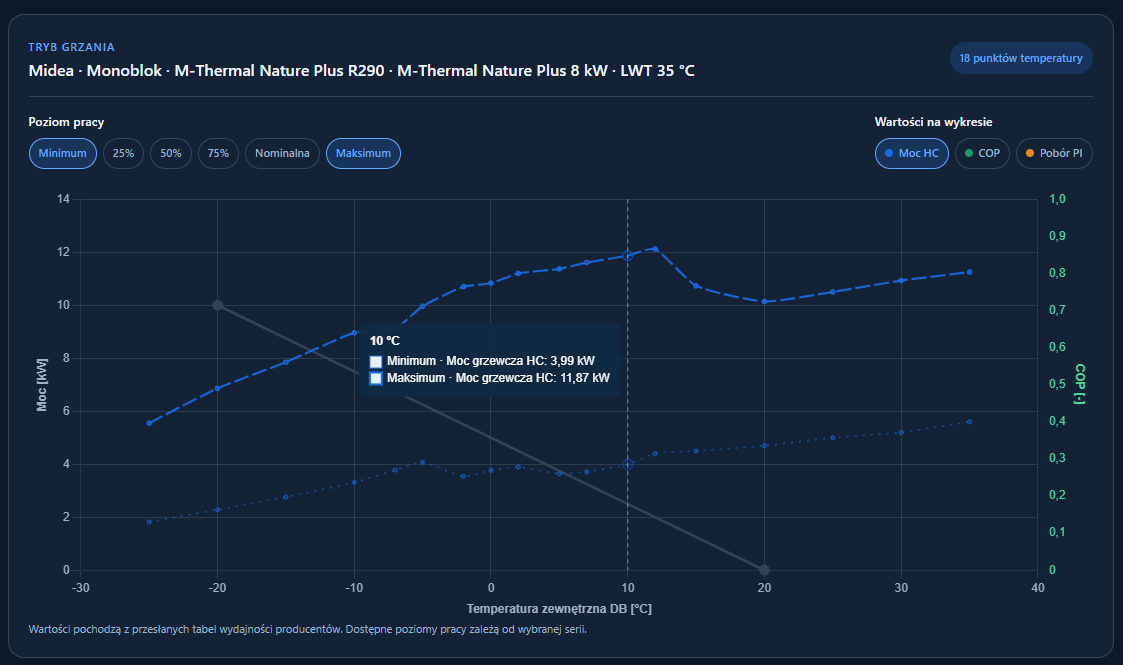

Przykład dla domu: mamy pompę ciepła 8 kW. Przy temperaturze zewnętrznej około +10°C z wykresu zakresu pracy wynika, że urządzenie schodzi minimalnie do około 3,99 kW. Jeżeli dom potrzebuje wtedy około 2,5 kW, zostaje około 1,49 kW nadwyżki, której budynek w danej chwili nie odbiera. Jeżeli układ ma mało wody, temperatura szybko rośnie i sprężarka się wyłącza. Po chwili ponownie startuje – i właśnie to nazywamy taktowaniem.
W takim przypadku bufor zwiększa ilość wody, która może przejąć tę nadwyżkę i wydłużyć pojedynczy cykl pracy sprężarki.
Uwaga: kalkulator jest edukacyjny. Minimalna objętość i minimalny przepływ z dokumentacji konkretnej pompy ciepła mają pierwszeństwo przed regułą l/kW.
Bufor 100 l – na ile naprawdę wystarczy?
W jednym z moich przykładów szkoleniowych pompa ciepła podczas przygotowania CWU przestaje na kilka minut zasilać ogrzewanie. W tym czasie dom dalej ma straty, a instalacja pobiera energię z bufora. Dla obciążenia 5 kW, bufora 100 l i użytecznego zakresu temperatur 15 K wychodzi około 1,74 kWh energii, czyli teoretycznie około 21 minut pokrycia takiego obciążenia. W praktyce mieszanie wody, hydraulika i wymagane temperatury odbiorników mogą ten czas zmienić.
Defrost – dlaczego zład wody ma znaczenie?
Podczas odszraniania sama woda z instalacji oczywiście nie „rozpuszcza” lodu na jednostce zewnętrznej. Pompa odwraca obieg chłodniczy. Wymiennik zewnętrzny zaczyna chwilowo pracować jak skraplacz: gorący czynnik w postaci pary skrapla się w nim i oddaje ciepło, dzięki czemu lód na wymienniku może zostać zrzucony. Po stronie wodnej sytuacja odwraca się w drugą stronę – czynnik musi odparować, więc odbiera energię z wody krążącej w instalacji.
I właśnie dlatego zład wody i przepływ mają podczas defrostu znaczenie. Jeżeli część obiegów jest pozamykana albo w instalacji jest mało aktywnej wody, temperatura po stronie wodnej może szybciej spaść. Bufor daje wtedy większy zapas energii i stabilniejszy przepływ. Nie dobieram bufora wyłącznie pod defrost, ale jest to kolejny argument, żeby nie patrzeć tylko na samą bezwładność podłogówki.
Bufor ciepła a bufor chłodu – jak podłączyć je prawidłowo?
Przy buforze 4-króćcowym najważniejsza jest logika warstwowania. W grzaniu cieplejsza woda pracuje górą, a chłodniejsze powroty dołem. W chłodzeniu sytuacja jest odwrotna: zimne zasilania pracują dołem, a cieplejsze powroty górą.
Zasilanie z pompy ciepła wchodzi do górnego króćca po jednej stronie. Z górnego króćca po drugiej stronie wychodzi zasilanie instalacji. Powrót z instalacji wchodzi dołem, a powrót do pompy ciepła również wychodzi z dolnej części bufora.
Zimne zasilanie z pompy ciepła wchodzi do dolnego króćca bufora. Z dolnej części wychodzi też woda lodowa na instalację. Cieplejszy powrót z instalacji wchodzi u góry, a z górnej części wraca do pompy ciepła.
Przy chłodzeniu dochodzi jeszcze jeden bardzo ważny warunek: izolacja przeciwkondensacyjna. Sam zbiornik może być dobrze zaizolowany, ale to za mało – króćce, armatura, zawory i przewody również muszą być przygotowane do pracy z wodą lodową.
Jeżeli instalacja ma pracować sezonowo raz jako grzanie, a raz jako chłodzenie, trzeba przewidzieć odpowiednie przełączanie hydrauliczne – tak, aby zasilanie i powrót trafiały do właściwych króćców w zależności od trybu pracy. W praktyce mogą być do tego potrzebne zawory automatyczne przełączające obiegi. Jeżeli w danym układzie wymagany jest osobny bufor ciepła i osobny bufor chłodu, traktuję je jako dwa oddzielne zbiorniki, każdy pracujący w swoim trybie.
Powyższe schematy pokazują zasadę pracy 4-króćcowego bufora równoległego. Konkretne rozmieszczenie króćców i wymagania hydrauliczne zawsze trzeba jeszcze sprawdzić w dokumentacji producenta zbiornika i pompy ciepła.
Gdzie bufor jest dla mnie szczególnie ważny?
Szczególnie mocno zwracam na niego uwagę przy instalacjach grzejnikowych. Grzejniki mogą pracować przy znacznie większej różnicy temperatur niż sama pompa ciepła, więc przepływ po stronie instalacji potrafi być zupełnie inny niż przepływ wymagany przez urządzenie. Bufor pozwala wtedy ustabilizować pracę pompy i nie zmuszać całej instalacji do pracy dokładnie tak, jak chce obieg pompy ciepła.
Jeszcze bardziej widać to przy kaskadach pomp ciepła. Gdy pracują dwie lub więcej jednostek, zmienia się dostępna moc, liczba pracujących sprężarek i wymagany przepływ po stronie źródła. Po stronie budynku obiegi mogą w tym samym czasie otwierać się i zamykać niezależnie. W takim układzie bufor jest dla mnie bardzo ważnym elementem stabilizującym hydraulikę całego systemu.
Bufor 2-, 3- czy 4-rurowy?
Nie ma jednego najlepszego schematu dla każdej instalacji. Bufor może być wpięty szeregowo na powrocie tylko po to, żeby zwiększyć zład, może pracować w układzie 3-rurowym albo jako 4-króćcowe sprzęgło hydrauliczne. W tym ostatnim wariancie przepływ po stronie pompy ciepła i po stronie instalacji może być różny. To bardzo wygodne przy kilku obiegach, ale źle zaprojektowane sprzęglenie może też powodować mieszanie temperatur. Dlatego schemat dobieramy do konkretnej instalacji, a nie do samej pojemności zbiornika.
Dlaczego ja stosuję bufor?
Dla mnie bufor nie jest dodatkiem „na wszelki wypadek”. Stosuję go po to, żeby pompa ciepła miała swoje stabilne warunki pracy, a instalacja po drugiej stronie mogła pracować tak, jak rzeczywiście tego potrzebuje. Inny przepływ na grzejnikach, inny na podłogówce, zamykające się pętle, kilka obiegów, kaskada pomp – właśnie w takich sytuacjach ta różnica jest najbardziej widoczna.
Przy doborze bufora zwracam uwagę przede wszystkim na moc pompy ciepła, jej minimalną modulację, wymagany przepływ po stronie pompy, przepływy po stronie instalacji, ΔT, aktywny zład wody oraz sposób sterowania obiegami. Przy grzejnikach i kaskadach zwracam na to jeszcze większą uwagę, bo różnice przepływów pomiędzy źródłem a instalacją potrafią być znacznie większe. Dopiero po zebraniu tych informacji dobieram pojemność bufora.
Jeśli dobierasz pompę do istniejącej instalacji grzejnikowej, zobacz również mój artykuł Jakie grzejniki do pompy ciepła?. Samą moc urządzenia i punkt biwalentny omawiam w poradniku Jak dobrać pompę ciepła?.
